Si realizan los siguientes pasos les va a resultar mucho mas facil manejar Rhinoceros; sin embargo el video es una muy buena base visual de esto.
Funciones básicas de Rhino
1-En el menú Archivo, haga clic en Abrir.
2-En el cuadro de diálogo Abrir, seleccione Primer modelo.3dm.
Si desean tener el archivo escriban a mi correo con el asunto; Primer modelo.3dm
6-Haga clic con el botón derecho del ratón (BDR) en el título de lavista Perspectiva y luego haga clic en Visualización en modo sombreado.

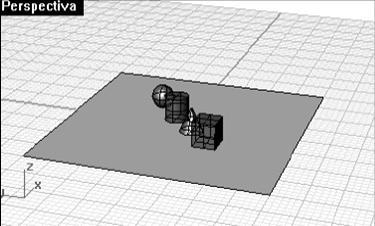

9-En la vista Perspectiva, haga clic con el botón derecho y arrastre el ratón con el botón pulsado para rotar la vista.
El plano facilita la orientación. Si el objeto desaparece, verá la parte inferior del plano.
Rote la vista en modo sombreado.
10-Haga clic con el botón derecho en el título de la vista Perspectiva y
luego en Visualización semitransparente.
Sombreado semitransparente.
11-Haga clic con el botón derecho en el título de la vista Perspectiva y luego en Visualización en modo rayos X.
Sombreado en modo rayos X,
12-Haga un clic derecho en el título de la vista Perspectiva y luego en Visualización en modo renderizado.
13-Cambie a la Visualización en modo alámbrico.
14-Para rotar la vista, arrastre el ratón desde la parte inferior de la vista hacia arriba.
Ahora los objetos se ven desde la parte inferior hacia arriba.
Observe los objetos desde la parte inferior en modo alámbrico.
15-Cambie a la Visualización en modo sombreado.
El plano ensombrece los objetos. En modo sombreado, el plano permite ver cuando el punto de vista se encuentra debajo de los objetos.
Observe los objetos desde la parte inferior en modo sombreado.
Para volver a su vista original:
Pulse la tecla Inicio para deshacer los cambios de la vista.
Si se encuentra perdido en la vista Perspectiva:
En el menú Vista, haga clic en Disposición de las vistas y luego en 4 Vistas.
De este modo, la configuración de las vistas será la predeterminada.
Navegar por el modelo
Para utilizar el zoom:
1-En la vista Perspectiva, gire la rueda del ratón hacia delante para ampliar y hacia atrás para reducir.
La cámara aplica el zoom en la posición del cursor.
2-En la vista Perspectiva, pulse Ctrl, mantenga pulsado el botón derecho
del ratón y arrástrelo hacia arriba y hacia abajo.
Arrastre el ratón hacia arriba para ampliar la vista.
Arrastre el ratón hacia abajo para reducir la vista.
Zoom con Ctrl y el botón derecho
del ratón.
Extensión de zoom
El comando Zoom Extensión amplia la vista de manera que los objetos ocupan toda la extensión de la vista. Puede utilizar este comando para visualizar todos los elementos de la vista.
Para realizar una extensión de zoom en una vista:
En el menú Vista, seleccione Zoom y luego Extensión.
En ocasiones es útil ampliar todas las vistas a la vez con el comando que desempeña esta función.
Para realizar una extensión de zoom en todas las vistas:
En el menú Vista, haga clic en Zoom y en Extensión de todo.
Mover objetos
El arrastre de objetos se realiza en el plano de construcción de la vista actual.
Arrastre algunos objetos. Puede arrastrar objetos en cualquier vista. En este modelo, el forzado a la rejilla está
configurado a media línea de la rejilla. Con este forzado, deberá ser capaz de alinear los objetos.
Para mover objetos:
1-Haga clic en el cono y arrástrelo.
El cono queda resaltado para indicar que está seleccionado.
El cono seleccionado queda resaltado.
2-Arrastre el cono en la vista Perspectiva hasta que se alinee con el
cilindro.
Se situará dentro del cilindro.
Copiar objetos
Para crear más objetos, copie las formas.
Para empezar con un nuevo modelo:
1 En el menú Archivo, haga clic en Abrir.
2 No guarde los cambios.
3 En el cuadro de diálogo Abrir, seleccione Primer modelo.3dm.
Para copiar objetos:
1-Haga clic en el cubo para seleccionarlo.
2-En el menú Transformar, haga clic en Copiar.
3-Haga clic en alguna parte de la vista Superior.
Normalmente sirve de ayuda hacer clic en un punto relacionado con el
objeto, como el centro o cerca de una esquina.
Seleccione y copie la caja.
4-Haga clic donde quiera la primera copia.
Amplíe la vista con el zoom, si es necesario.
5-Haga clic en otros lugares para hacer más copias de la caja.
Haga tres copias.
6 Cuando ya no quiera más copias, pulse Intro.
Visualización en modo sombreado
Ejercicio:
Haga copias de más objetos y muévalas. Intente crear algún objeto por su cuenta.
Funciones básicas de Rhino
1-En el menú Archivo, haga clic en Abrir.
2-En el cuadro de diálogo Abrir, seleccione Primer modelo.3dm.
Si desean tener el archivo escriban a mi correo con el asunto; Primer modelo.3dm
Ustedes pueden ver que la escena tiene varios elementos que la verdad son muy sencillos de hacer
3-En el menú Vista, haga clic en Disposición de las vistas y luego en 4 Vistas.
Tres vistas paralelas y una vista en perspectiva.
4-En la barra de estado, haga clic en Forzado para activar el forzado a la rejilla.
Puede que el forzado a la rejilla ya esté activado en su sistema. Trate de no desactivarlo en lugar de activarlo.
Si el forzado a la rejilla está activado, en la barra de estado aparecerá en negro la palabra “Forzado”. Si está
desactivado, la palabra “Forzado” estará en gris.
Nota: Este paso es importante. El forzado a la rejilla solamente permite mover el cursor en determinados
intervalos. En este modelo, el forzado a la rejilla está configurado a media línea de la rejilla. El forzado a
la rejilla facilita la alineación de los objetos, como si estuviera construyendo figuras con bloques de
LEGO®.
5-Haga clic con el ratón en la vista Perspectiva para activarla.
La barra de título queda resaltada cuando la vista está activa. La vistaactiva es la vista donde se ejecutan todos los comandos y las acciones.6-Haga clic con el botón derecho del ratón (BDR) en el título de lavista Perspectiva y luego haga clic en Visualización en modo sombreado.
El objeto aparecerá sombreado. Una vista sombreada permite previsualizar las formas. La vista permanecerá sombreada hasta vuelva a cambiar al modo alámbrico. Puede cambiar cualquier vista al modo sombreado. Más adelante veremos las otras opciones de visualización de las vistas.
7-En el menú Renderizado, haga clic en Renderizar.El comando de renderizado abre una ventana separada. El modelo muestra los colores asignados previamente a los objetos. También puede introducir luces y un color de fondo. Aprenderá a hacerlo más adelante. La vista no puede manipularse en la ventana de renderizado pero la imagen se puede guardar en un archivo.
8-Cierra la ventana de renderizado.
El plano facilita la orientación. Si el objeto desaparece, verá la parte inferior del plano.
Rote la vista en modo sombreado.
10-Haga clic con el botón derecho en el título de la vista Perspectiva y
luego en Visualización semitransparente.
Sombreado semitransparente.
11-Haga clic con el botón derecho en el título de la vista Perspectiva y luego en Visualización en modo rayos X.
Sombreado en modo rayos X,
12-Haga un clic derecho en el título de la vista Perspectiva y luego en Visualización en modo renderizado.
13-Cambie a la Visualización en modo alámbrico.
14-Para rotar la vista, arrastre el ratón desde la parte inferior de la vista hacia arriba.
Ahora los objetos se ven desde la parte inferior hacia arriba.
15-Cambie a la Visualización en modo sombreado.
El plano ensombrece los objetos. En modo sombreado, el plano permite ver cuando el punto de vista se encuentra debajo de los objetos.
Observe los objetos desde la parte inferior en modo sombreado.
Para volver a su vista original:
Pulse la tecla Inicio para deshacer los cambios de la vista.
Si se encuentra perdido en la vista Perspectiva:
En el menú Vista, haga clic en Disposición de las vistas y luego en 4 Vistas.
De este modo, la configuración de las vistas será la predeterminada.
Navegar por el modelo
Ha utilizado el botón de la derecha del ratón para rotar su modelo en la vista Perspectiva. Puede pulsar la tecla Mayús y arrastrar el ratón con el botón derecho para encuadrar la vista. Arrastrar el cursor con el botón derecho para mover el modelo, no interrumpe ningún comando que esté en progreso.
Para encuadrar una vista:
1-En la vista Superior, arrastre el cursor con el botón derecho para encuadrar la vista.
2-Encuadre las otras vistas.Encuadre con la tecla Mayús y elbotón derecho del ratón.Ampliar y reducir la vista
En ocasiones, es necesario acercarse a los objetos o alejarse para verlos mejor. Esto se denomina zoom. Al igual que en otras funciones de Rhino, existen varias maneras de utilizar el zoom. La manera más sencilla es utilizar la rueda del ratón para ampliar y reducir el plano. Si el ratón no tiene rueda, pulse la tecla Ctrl y arrastrar el ratón de arriba hacia abajo presionando el botón derecho en una vista.
Para utilizar el zoom:
1-En la vista Perspectiva, gire la rueda del ratón hacia delante para ampliar y hacia atrás para reducir.
La cámara aplica el zoom en la posición del cursor.
2-En la vista Perspectiva, pulse Ctrl, mantenga pulsado el botón derecho
del ratón y arrástrelo hacia arriba y hacia abajo.
Arrastre el ratón hacia arriba para ampliar la vista.
Arrastre el ratón hacia abajo para reducir la vista.
Zoom con Ctrl y el botón derecho
del ratón.
Extensión de zoom
El comando Zoom Extensión amplia la vista de manera que los objetos ocupan toda la extensión de la vista. Puede utilizar este comando para visualizar todos los elementos de la vista.
Para realizar una extensión de zoom en una vista:
En el menú Vista, seleccione Zoom y luego Extensión.
En ocasiones es útil ampliar todas las vistas a la vez con el comando que desempeña esta función.
Para realizar una extensión de zoom en todas las vistas:
En el menú Vista, haga clic en Zoom y en Extensión de todo.
Mover objetos
El arrastre de objetos se realiza en el plano de construcción de la vista actual.
Arrastre algunos objetos. Puede arrastrar objetos en cualquier vista. En este modelo, el forzado a la rejilla está
configurado a media línea de la rejilla. Con este forzado, deberá ser capaz de alinear los objetos.
Para mover objetos:
1-Haga clic en el cono y arrástrelo.
El cono queda resaltado para indicar que está seleccionado.
El cono seleccionado queda resaltado.
2-Arrastre el cono en la vista Perspectiva hasta que se alinee con el
cilindro.
Se situará dentro del cilindro.
El cono se mueve por el plano base representado por la rejilla. Esta base se denomina plano de construcción. Cada vista tiene su propio plano de construcción. Al iniciar Rhino, la vista Perspectiva tiene el mismo plano de construcción que la vista Superior. Más adelanteaprenderá más acerca del uso de los planos de construcción.Arrastre el cono para moverlo.
Copiar objetos
Para crear más objetos, copie las formas.
Para empezar con un nuevo modelo:
1 En el menú Archivo, haga clic en Abrir.
2 No guarde los cambios.
3 En el cuadro de diálogo Abrir, seleccione Primer modelo.3dm.
Para copiar objetos:
1-Haga clic en el cubo para seleccionarlo.
2-En el menú Transformar, haga clic en Copiar.
3-Haga clic en alguna parte de la vista Superior.
Normalmente sirve de ayuda hacer clic en un punto relacionado con el
objeto, como el centro o cerca de una esquina.
Seleccione y copie la caja.
4-Haga clic donde quiera la primera copia.
Amplíe la vista con el zoom, si es necesario.
5-Haga clic en otros lugares para hacer más copias de la caja.
Haga tres copias.
6 Cuando ya no quiera más copias, pulse Intro.
Visualización en modo sombreado
Ejercicio:
Haga copias de más objetos y muévalas. Intente crear algún objeto por su cuenta.
