Modelar las piezas de un Ajedrez

A continuación encontraran todos los vídeos en donde esta paso a paso como modelar en Rhino las 6 piezas de ajedrez ademas de el tablero.

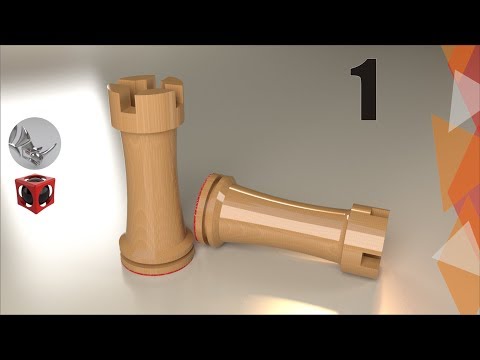

Torre


En este video tutorial aprenderán a como modelar en Rhino la Torre ya que es de las 6 fichas la más sencilla.

Los comandos implementados son:

Polilínea
Puntos (a partir de coordenadas)
Arcos
Unir
Separar
Recortar
Revolución.

Peón






En este video tutorial aprenderán a como modelar en Rhino el Peón es unpoco más complejo que la torre porque empieza a tener detalles en su silueta.

Los comandos implementados son:

Polilínea
Puntos (a partir de coordenadas)
Arcos
unir
Separar
Recortar
Revolución.

Alfil





En este video tutorial aprenderán a como modelar en Rhino el Alfil yaque empieza a tener detalles que debemos tener en cuenta a la hora del modelado.

Los comandos implementados son:

Polilínea
Puntos (a partir de coordenadas)
Arcos
Unir
Separar
Recortar
Revolución
Extrusión
Diferencia booleana.

Rey






En este video tutorial aprenderán a como modelar en Rhino el Rey, y el problema en esta ficha radica en el detalle de la cruz en la parte de arriba

Los comandos implementados son:

Polilínea
Puntos (a partir de coordenadas)
Arcos
Unir
Separar
Recortar
Revolución
Extrusión
Unión booleana.

Reina






En este video tutorial aprenderán a como modelar en Rhino la Reina, elreto es hacer que la parte de arriba luzca lo mejor posible en cuanto almodelado.

Los comandos implementados son:

Polilínea
Puntos (a partir de coordenadas)
Arcos
Unir
Separar
Recortar
Revolución
Extrusión
Unión booleana.

Caballo





La imagen que implemente fue esta:


En este video tutorial aprenderán a como modelar en Rhino el Caballo, esla pieza mas difícil ya que su forma no depende de una revolución sino del uso en conjunto de varios comandos de modelado avanzado.

Los comandos implementados son:

Polilínea
Picture frame
Transparencia de materiales
Curva por puntos de control
Bloqueo de objetos
Círculos
Red de curvas
Cortar
Separar.

Tablero





En este video tutorial aprenderán a como modelar en Rhino el tablero para las piezas de ajedrez que hicimos en los video tutoriales anteriores, es bastante sencillo y no requiere el uso de comandos de modelado avanzado.

Los comandos implementados son:

Punto
Rectángulo
Extrusión
Array rectangular
