Modelado con Precisión 2D y 3D (Tercera Parte)

Esta parte de Rhinoceros al Alcance de Todos,esta basada en la creación de objetos con exactitud,particularmente arcos y referencias a objetos.



Utilizar Referencias a Objetos relacionadas con el Círculo

1-Empiece un nuevo modelo. Guárdelo como Link.
2-Realice el modelo que se muestra a continuación.
3-Dibuje los tres círculos más grandes en primer lugar.
4-En segundo lugar, dibuje los huecos pequeños. Utilice el modo de referencia para seleccionar el centro de los círculos grandes.
Para dibujar las líneas:
1-En el menú Curve, haga clic en Line, y luego seleccione Tangent to 2 Curves.
2-Cuando le pida que seleccione la primera curva Select first curve near tangent point, escoja un punto en el borde del círculo donde quiera que se pegue la tangente.
3-Cuando pida que seleccione la segunda curva Select second curve near tangent point, escoja un punto en el borde del círculo donde quiera que se pegue la tangente.
4-Continúe utilizando este comando para construir su modelo.
5-Guarde su modelo.

Dibujar Arcos
El comando para realizar arcos dibuja un arco circular a través de tres puntos no colineales. Puede crear arcos utilizando el centro, punto de inicio y ángulo; dos puntas finales y un punto a lo largo del arco; dos puntos finales y la dirección; un punto de inicio, un punto sobre la circunferencia y un punto final; puntos de tangentes, dos curvas coplanares y un radio.
Puede prolongar una curva existente con un arco a una curva existente a un punto o por un ángulo.
Práctica con Arcos

Abra el modelo Arc1.

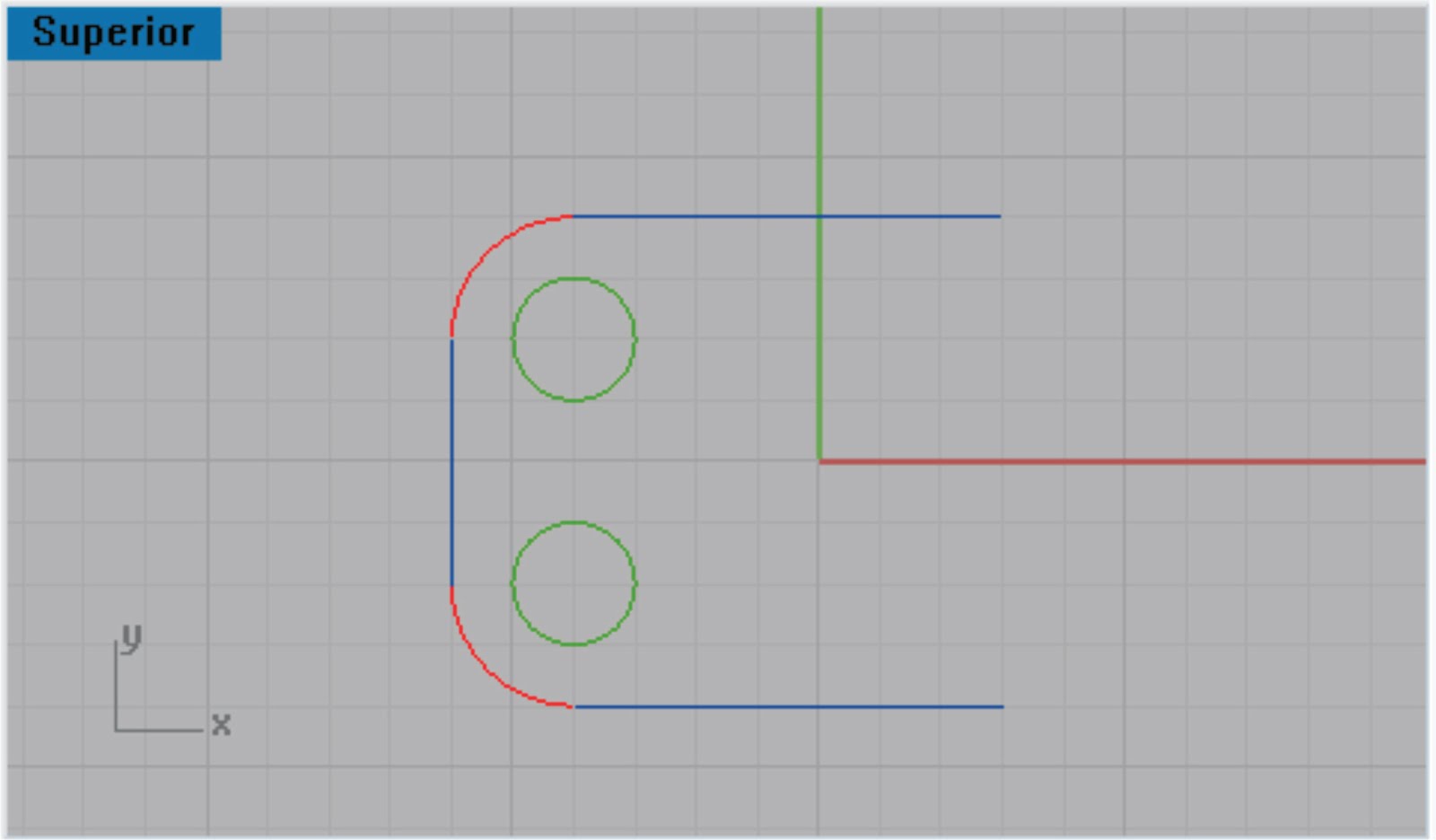

Para dibujar un arco con centro, punto inicial, punto final o ángulo:

1-En el menú Curve, seleccione Arc, y luego haga clic en Center, Start, Angle.
2-Al pedirle el punto en el centro Center of arc, seleccione el centro del círculo en la parte inferior izquierda.
3-Al solicitarle el inicio del arco Start or arc, seleccione el final de la línea.
4-Cuando le pida el final del arco End point or angle, seleccione el final de la otra línea, o arrastre su cursor en la dirección que desea generar su arco, y luego escriba 90 y pulse ENTER.


Para dibujar un arco con punto inicial, punto final y dirección:

1-En el menú Curve, haga clic en Arc, y luego seleccione Start, End, Direction.
2-Cuando le pida el punto de inicio Start of arc, seleccione un punto donde quiere que empiece el arco.
3-Cuando le pida el punto final End of arc, seleccione un punto donde quiere que termine el arco.
4-Al pedirle la dirección Direction, active el ortho y arrastre el cursor hacia arriba hacia la tangente del punto de inicio y seleccione un punto.


5-Haga otro Arco con Dirección en la parte superior derecha.


Para añadir más segmentos de arcos:

1-En el menú Curve, haga clic en Extend, y luego seleccione By Arc.
2-Cuando le pida que seleccione la curva a extender Select curve to extend, escoja el punto final del arco que acaba de crear.
3-Cuando le pregunte el radio Radius of arc (MatchRadius), escriba 2 y pulse ENTER.
4-Al pedirle el punto final End point or angle, active el ortho y escoja un punto hacia abajo.
El arco será tangente a la curva que escoja.


5-En el menú Curve, haga clic en Extend, y luego seleccione By Arc to Point.
6-Cuando le pida que seleccione la curva a extender Select curve to extend, escoja el final del último arco.
7-Cuando pregunte por el final del arco End of arc, seleccione el final de la línea.


Para dibujar un arco con tangente, tangente, radio:

1-En el menú Curve, haga clic en Arc, y luego seleccione Tangent, Tangent, Radio.
2-Cuando le pida que designe la primer curva Select first curve for ArcTTR, seleccione un arco, línea, círculo o curva.
3-Cuando pregunte por la segunda curva Select second curve for ArcTTR, escoja otro arco, línea, círculo o curva.
4-Cuando solicite el valor del radio Radius<1>, escriba 3 y pulse ENTER.
5-Cuando le pida que escoja el arco Choose arc, mueva el cursor y seleccione el arco correcto.


6-En el menú Curve, haga clic en Arc y luego en Tangent, Tangent, Radius.
7-Cuando le pida la primera curva Select first curve for ArcTTR, seleccione la parte superior izquierda del círculo de arriba.
8-Cuando le pida la segunda curva Select second curve for ArcTTR, seleccione la parte inferior izquierda del círculo de abajo.
9-Cuando le solicite el radio Radius<3>, escriba 6 y pulse ENTER.
10-Cuando le pida que escoja el arco Choose arc, mueva el cursor y seleccione el arco correcto.


11-Guarde su modelo.

Práctica con Arcos

1-Empiece un nuevo modelo. Guárdelo como Arc2.
2-Cree este modelo utilizando modos de referencia y los comandos de línea, círculo y arco.
Para hacerlo en 3D
1-Seleccione todas las líneas y los arcos que forman el objeto.
2-En el menú Solid, haga clic en Extrude Planar Curve.
3-Cuando le solicite la distancia a extruir Extrusion distance <1> (Direction Cap=yes Bothsides Tapered), escriba 1 y pulse ENTER.


4-Haga clic en la ventana de Perspectiva.
5-En el menú Render, seleccione Shade.


Si desea guarde su archivo.
